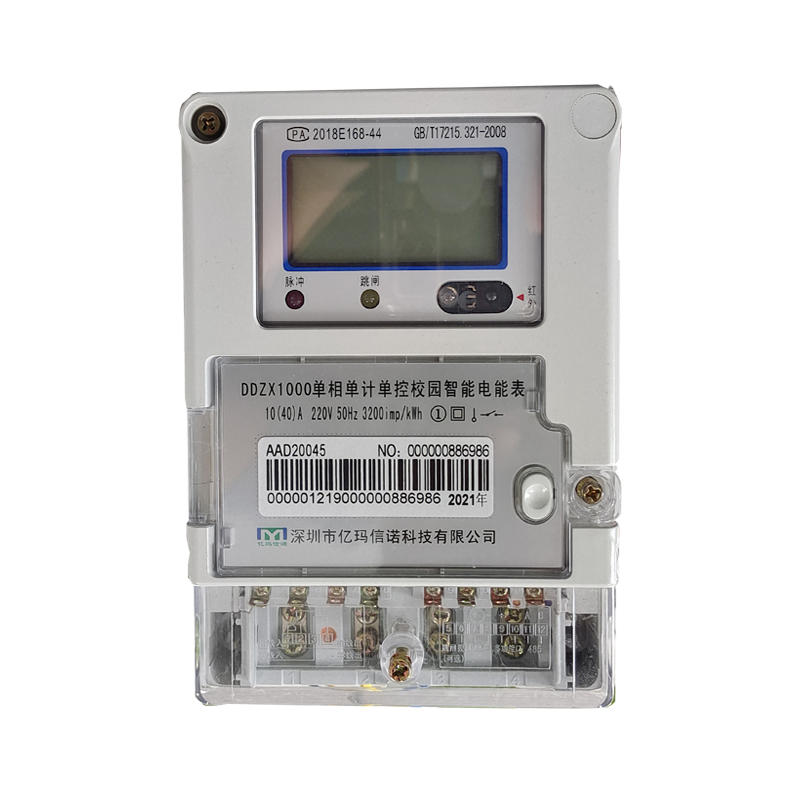

單計單控智能電表
本產品采用國際先進的專用超大規模集成電路及SMT工藝制造，關鍵元器件均采用國際知名品牌的低功耗、長壽命器件，整機設計采用了多種抗干擾技術，保證了產品的可靠性和使用壽命，數據顯示采用大屏幕中文液晶，便于識別.
1.概述
DDZY1000(-Z)型單相費控智能電能表，用于計量額定頻率為50Hz的交流單相有功電能。
本產品采用國際先進的專用超大規模集成電路及SMT工藝制造，關鍵元器件均采用國際知名品牌的低功耗、長壽命器件，整機設計采用了多種抗干擾技術，保證了產品的可靠性和使用壽命，數據顯示采用大屏幕中文液晶，便于識別.
接入主式 | 準確度 等級 | 額定電壓(V) | 電流 (A) | 脈沖常數(imp/kWh) |
直通式 | 1.0 | 220 | 5(60)A | 1200 |
注：脈沖常數以銘牌參數為準。
3.技術參數
項 目 | 描 述 |
參比電壓 | 220 V |
正常工作電壓 | 0.9 Un～1.1Un |
極限工作電壓 | 0.8 Un～1.15Un |
參比電流 | 5A |
參比頻率 | 50Hz |
計量準確度 | 1級 |
RS485通迅波特率 | 1200、2400、4800、9600bps (默認為2400bps) |
紅外通迅速率 | 1200bps |
通迅協議 | DL/T645-2007,DL/T645-1997 |
電壓回路功耗 | 靜態≤ 1.5W，10VA |
通信狀態≤ 3W， 12VA | |
電流線路功耗 | ≤ 1VA |
工作溫度范圍 | -25℃～55℃ |
極限工作溫度范圍 | -40℃～70℃ |
相對濕度 | 相對濕度≤85% |
大氣壓力 | 63.0kPa～106.0kPa |
停電后數據保存時間 | ≥10 年 |
電能脈沖寬度 | 80±20mS |
產品壽命 | ≥ 10年 |
外型尺寸 | 160×112×71 mm |
重量 | 約1.1kg |
4.1安裝
電能表應安裝在室內使用。電能表底座上端有掛鉤螺釘孔，可用掛鉤螺釘固定；電能表下部有兩個安裝孔，可以螺釘固定在接線板上；安裝電能表的底板應放在堅固耐火的墻上，建議安裝在高度為1.8米左右。電能表的安裝尺寸見下圖：
4.2接線
電能表應按照接線端盒上的接線圖進行接線，最好用銅線或銅接線頭引入。
