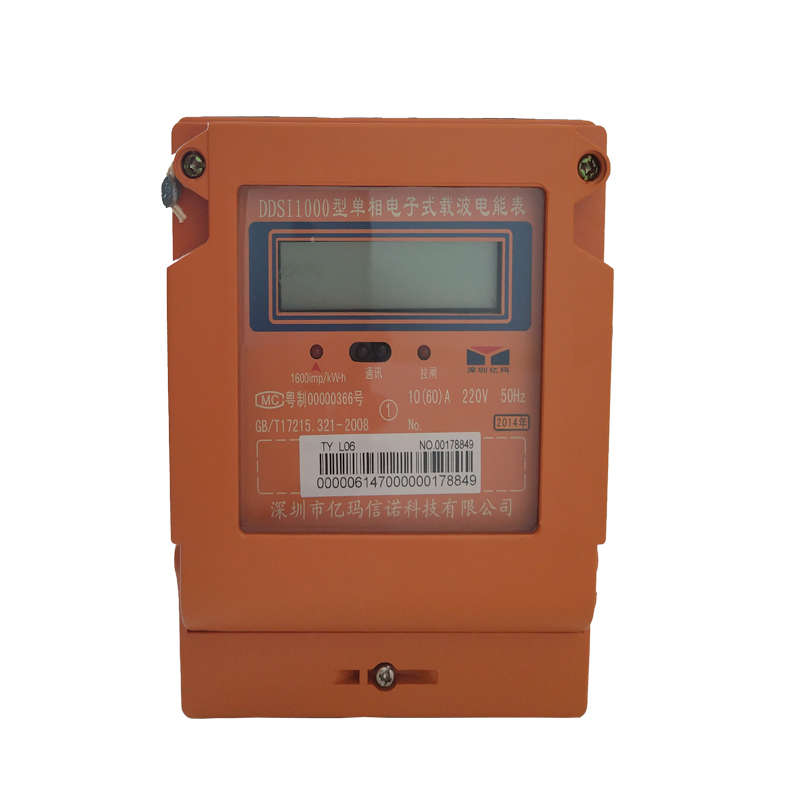

單相載波智能電能表

一、用途

DDS1000單相電子式電能表是采用專用大規模集成電路以SMT 生產工藝制造的產品，其具有高準確度、高可靠性、高過載、功耗小、體積小和重量輕等特點。適用于計量額定頻率為50Hz的單相交流有功電能和遠程抄表系統，可廣泛應用于城鄉電網改造中一戶一表的入戶計量。

二、規格與技術參數

1.規格

注：(1)電流項括號前的數值為基本電流Ib，括號內的數值為額定最大電流Imax。

(2)儀表常數以銘牌實際數字為準。

2.基本誤差：

3.額定頻率：50Hz；

4.功率消耗：≤1W；

5.起動：電能表在額定電壓的額定頻率及功率因數為1的條件下，當負載電流為0.4%標定電流（Ib）時，工作指示燈應能閃亮；

6.重量：約0.8kg。

電表外型及安裝尺寸如下圖所示：

電表端子接線如下圖所示：
