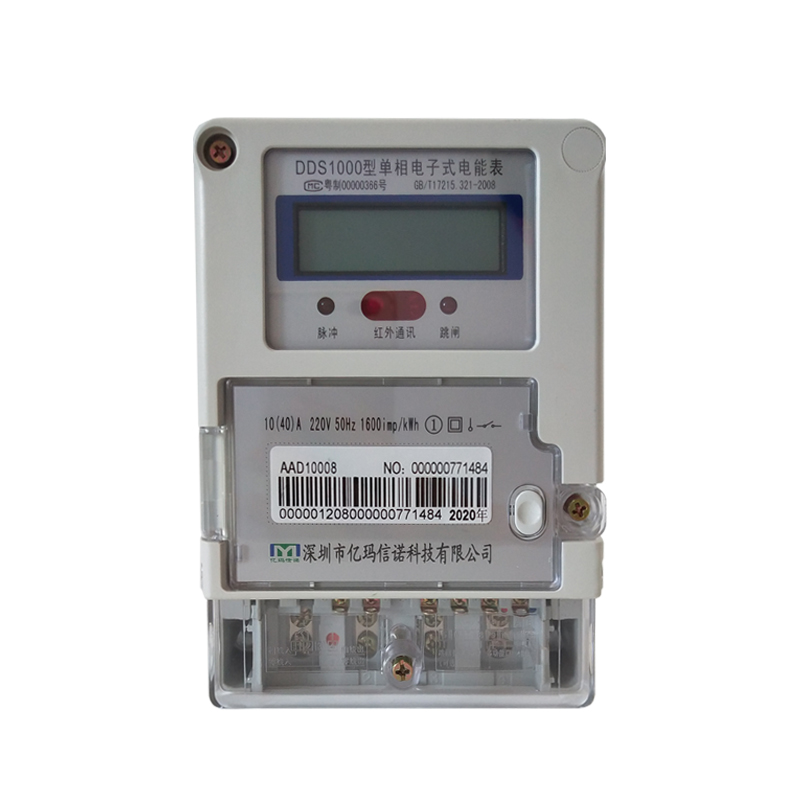

單相電子式電能表（壁掛式）

DDS1000型單相費控智能電能表是本公司研制生產的新一代電能計量產品，適用于額定電壓220V、頻率50Hz的單相交流有功電能的計量。具有獨立的調制式紅外光口、RS485和2.4G 通訊口；該表具有高可靠、高精度、長壽命等優點。它適應電壓范圍寬，且整機出廠后無須調整。可廣泛應用于城市、農村、學校、工廠企業單相交流電的計量場合。

    1.采用先進的專用集成電路和SMT、熱風回流焊、波峰焊工藝設計、制造，質量可靠。

    2.寬電壓范圍設計，電壓在170V~265V范圍內均能正常工作，具有超壓保護功能，提高了電表對工作環境的適應性。

    3.微處理器采用內置看門狗設計，確保了CPU正常。計量數據采用多重備份,即使在惡劣干擾下，數據也能確保安然無恙。

4.全密封防塵、防水設計，表殼材料具有優良的阻燃和抗腐蝕、抗老化性能。

注：特殊常數可按要求定制。

1．電表安裝尺寸圖與說明

電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4×10或M4×12普通螺釘固定在接線板上。

2．主端子和輔助端子接線

3．接線說明

   1）端子1為L進，2為L出，3為N進，4 為N出。

   2）端子7、8為計量脈沖輸出的正端與負端。11、12為RS485的A、B端子（選用）。

4．注意事項

1）電能表盡可能安裝在室內，室外安裝時采用專用的儀表箱保護，安裝底板應固定在堅固耐火且不易振動的墻面上。安裝電能表的周圍空氣中不能有腐蝕性的氣體，避免沙塵、鹽霧等。

2）使用電能表時必須嚴格按照表尾蓋內的接線圖進行接線，接入端子座的引線建議采用銅線, 端子座內固定引線的螺釘應擰緊，避免因接觸不良發熱而使電能表燒毀。
